Ürün ayrıntıları:
|
| İsim: | Paletleme Robot Kolu | Başvuru: | İçecek, Yiyecek, Medikal vb. |
|---|---|---|---|
| Güç: | 4kw | paletleme ağırlığı: | 130kg |
| kontrolör: | PLC | tahrikli tip: | Elektrik |
| Ürün kapasitesi: | Çoklu satır, döngü başına 8s | Gerilim: | 220v/380v |
| Vurgulamak: | 4 Axis Palletizing Robot Arm,130kg Palletizing Robot Arm,4 Axis robotic palletizing system |
||
İçecek Gıda Medikal için 130kg 4 Eksen Paletleme Robot Kolu
tanıtımıPaletleme Robot Kolu
Paletleme Robot Koludört derecelik silindir yüzey koordinatlı paletleme robotudur, esas olarak yatay hareket ekseni, dikey hareket ekseni, dönme temeli ve el ekseni ile hareket eder.

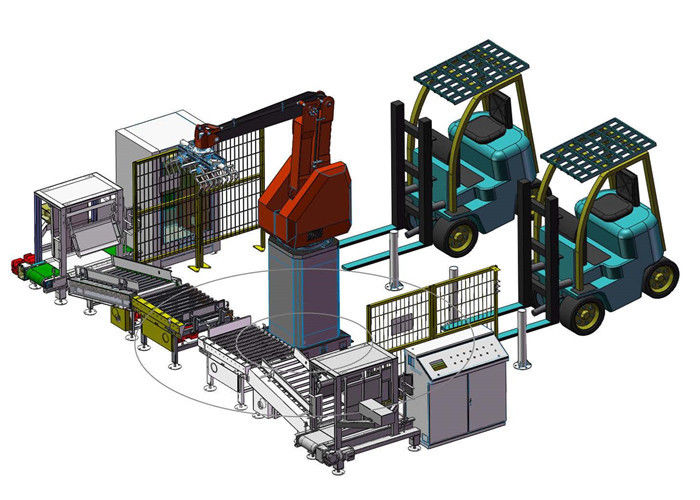

buPaletleme Robot Kolupaletleme robot gövdesi, robot eli, robot tutucu, robot tabanı, kontrolör, yazılım, güvenli çit, kablolar vb. parçalardan oluşmaktadır.
Teknik ParametreleriPaletleme Robot Kolu
| Kalem | Kartal | ||
| modeli | XY-SR130 | XY-SR210 | |
| Eksen sayısı | 4 Eksen: ABCD (6 eksen olabilir) | 4 Eksen: ABCD (6 eksen olabilir) | |
| Hareket Yöntemi | Daire geçiş koordinat türü | Daire geçiş koordinat türü | |
| Kurulum | Yerde | Yerde | |
| Paletleme ağırlığı (kıskaç ağırlığını içerir) | 130kg | 210kg | |
| Taşıma Kapasitesi | 1500 kez/saat | 1700 kez/saat | |
| Hareket Aralığı | Bir Eksen (Yatay) | 1300mm | 1500 mm |
| B Ekseni (Dikey) | 2000 mm | 2300mm | |
| C Ekseni (Gövde) | 330° | 330° | |
| D Ekseni (Tutucu) | 330° | 330° | |
| Konum Tekrarlama Doğruluğu | ±0.5mm | ±0.5mm | |
| Güç | 4KW | 6.5KW | |
| Öğretme yöntemi | Manuel öğretim / öğretim desteği / öğretim muafiyeti (isteğe bağlı) | ||
| Robot Ağırlığı | 800kg | 1300kg | |
Paletleme Robot KoluFonksiyon Özellikleri
1. PLC denetleyicisi, kullanımı kolay
2. Doğrusal hareketin gerçekleşmesine izin verin, kontrol sistemini basitleştirin
3. Basit yapı, düşük arıza oranı ve uygun bakım
4. Birkaç ana parça ve aksesuar, düşük bakım maliyeti
AnaElektrikli Bileşenler Listesi
| Numara | Parça adı | modeli | ADET | Tedarikçi | Not |
| 1 | Bir eksen servo motor | MSME202G1H | 1 | panasonic | Japonya |
| 2 | B ekseni servo motor | MDME202G1H | 1 | panasonic | Japonya |
| 3 | C ekseni servo motor | MDME202G1H | 1 | panasonic | Japonya |
| 4 | D ekseni servo motor | MSMD042G1U | 1 | panasonic | Japonya |
| 5 | Bir eksen servo yükseltici | MDDHT5540 | 1 | panasonic | Japonya |
| 6 | B ekseni servo yükseltici | MFDHTB3A2 | 1 | panasonic | Japonya |
| 7 | C ekseni servo yükseltici | MFDHTB3A2 | 1 | panasonic | Japonya |
| 8 | D ekseni servo yükseltici | MBDHT2510 | 1 | panasonic | Japonya |
| 9 | Bir eksen senkron kayışı | Omega HP B20 | 1 | OPTİBELT | Almanya |
| 10 | B ekseni senkron kayışı | Omega HP B20 | 1 | OPTİBELT | Almanya |
| 11 | C ekseni senkron kayışı | Omega HP B15 | 1 | OPTİBELT | Almanya |
| 12 | B ekseni vidası | R50*20-S | 1 | HIWIN | Tayvan |
| 13 | C ekseni vidası | R45*12-S | 1 | HIWIN | Tayvan |
| 14 | B ekseni kaydırıcısı, lonca rayı | SNS35LR2SSC1-690 | 2 | THK | Japonya |
| 15 | C ekseni kaydırıcısı, lonca rayı | SNS35LR2SSC1-520 | 2 | THK | Japonya |
| 16 | Bir eksen redüktörü | FC-A75-69 | 1 | Sumitomo | Japonya |
| 17 | D ekseni redüktörü | F2C-T155 | 1 | Sumitomo | |
| 18 | Kontrol çipi | / | 1 | ADI | Amerika |
| 19 | Dokunmatik ekran | DTP7-W | 1 | DAIN KÜPÜ | Kore |
| 20 | rejeneratif direnç | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Limit anahtarı | SL1-AK | 5 | AZBİL | Japonya |
| 22 | optoelektronik anahtar | GL6-N1112 | 5 | Hasta | Almanca |
| 23 | Selenoid vana | SY5120/7120 | 2 | SMC | Japonya |
| 24 | Basın-torba silindiri | MGPM25 | 2 | SMC | Japonya |
| 25 | tutucu silindir | CG1BN63 | 4 | SMC | Japonya |
XY-SR130 Robot Hareketi
Kurulum Talimatları
Makineleri kendiniz kurmanız için size tüm makinelerin kullanım kılavuzunu ve elektrik çizimini sağlayacağız.Makineleri kendi başınıza kuramayacağınızı düşünüyorsanız, kurulum ve hata ayıklama vb. için fabrikanıza mühendis gönderebiliriz.
hizmetlerimiz
1. Hızlı teslimat
Ortak parçalar için malları 3 gün içinde teslim edebiliriz
2. Orijinal ürünler
Sattığımız tüm ürünler menşe üreticiden.Teslimatı bitirirken tüm üretici belgelerini göndereceğiz.
3. Kalite Güvencesi
4.Teknik Destek
Muayene, onarım ve bakım dahil her türlü teknik desteği verebiliriz.
5.Hızlı yanıt
Personelimiz 24 saat çevrimiçi kalacak ve sorunuzu çok hızlı bir şekilde yanıtlayacaktır.
