Ürün ayrıntıları:
|
| İsim: | Robotik alma ve yerleştirme | Denetleyici: | PLC kontrolü |
|---|---|---|---|
| Gerilim: | 220V, 50Hz | Ürün Kapasitesi: | 500-800 karton/saat |
| Bir eksen hareketi: | 330 ° | İşlev: | Paletleme, istifleme, taşıma, paketleme vb. |
| Robot kıskaç tipi: | ürüne göre tasarlanır | Başvuru: | İçecek , Yiyecek , Karton, Bidon, Çanta vb. |
| Vurgulamak: | PLC Robotik alma ve yerleştirme Makinesi,4 Eksenli Paletleme Makinesi,4 Eksenli Alma ve Yerleştirme Robotik |
||

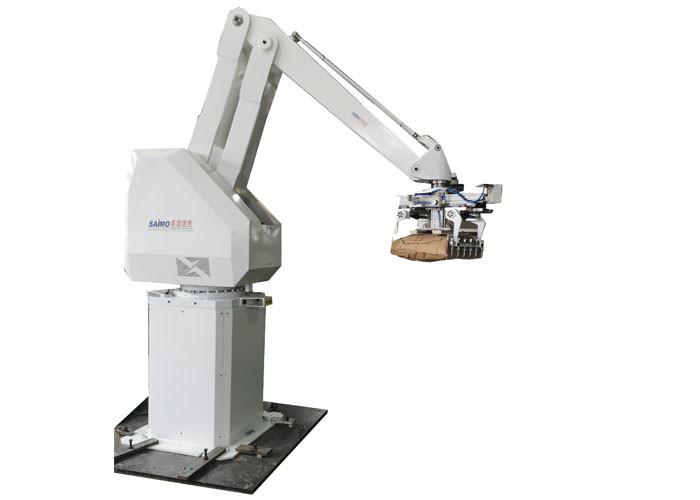

4 Eksenli Paletleme Makinası Düşük Maliyetli Al ve Yerleştir Robotik
Robotik Paletleme Sistemi Teknik Parametreler
| Model numarası. | XY-SR-210 | ||
| Sürmek | AC servo motor sürücü | ||
| Kurulum | Yerde | ||
| Maks. Paletleme Ağırlığı (kıskaç ağırlığını içerir) | 210kg | ||
| Taşıma Kapasitesi | 1700 Defa/Saat | ||
| Hareket Ekseni | Normalde 4 eksen: A, B, C, D (6 eksen olabilir) | ||
| Hareket kapsamı | A Ekseni (Yatay) | 1500mm | |
| B Ekseni (Dikey) | 2300mm | ||
| C Ekseni (Gövde) | 330° | ||
| D Ekseni (Kavrayıcı) | 330° | ||
| Konum Doğruluğu | ±0,5 mm | ||
| Güç | 6.5KVA | ||
| Sıkıştırılmış hava | 0.5Mpa | ||
| Robot Ağırlığı (kıskaç ağırlığını içermez) | 1150kg (+/-10%) | ||
Kısa Tanıtım
Eagle XY-SR ciddi paletleme robotu, esas olarak yatay hareket ekseni, dikey hareket ekseni, dönme temeli ve el ekseni ile hareket eden dört derecelik silindir yüzeyi koordinat paletleme robotudur.
Çok katmanlı paletleme, çatalın bunları depoya taşımasını sağlar.Bu ekipman, yalnızca basit ve ustalaşması kolay olmakla kalmayıp aynı zamanda işçiliği de azaltan PLC dokunmatik ekranı ve akıllı yönetimi benimser.
Ana Elektrik Bileşenleri Listesi
| HAYIR | Parça adı | modeli | adet | Tedarikçi | Not |
| 1 | Bir eksen servo motor | MSME202G1H | 1 | Panasonic | Japonya |
| 2 | B ekseni servo motor | MDME202G1H | 1 | Panasonic | Japonya |
| 3 | C ekseni servo motor | MDME202G1H | 1 | Panasonic | Japonya |
| 4 | D ekseni servo motor | MSMD042G1U | 1 | Panasonic | Japonya |
| 5 | Bir eksen servo yükseltici | MDDHT5540 | 1 | Panasonic | Japonya |
| 6 | B ekseni servo yükseltici | MFDHTB3A2 | 1 | Panasonic | Japonya |
| 7 | C ekseni servo yükseltici | MFDHTB3A2 | 1 | Panasonic | Japonya |
| 8 | D ekseni servo yükseltici | MBDHT2510 | 1 | Panasonic | Japonya |
| 9 | Bir eksen zaman kayışı | OMEGA HP B20 | 1 | OPTIBELT | Almanya |
| 10 | B ekseni zaman kayışı | OMEGA HP B20 | 1 | OPTIBELT | Almanya |
| 11 | C ekseni zaman kayışı | OMEGA HP B15 | 1 | OPTIBELT | Almanya |
| 12 | B ekseni vidası | R50*20-S | 1 | HİWİN | Tayvan |
| 13 | C ekseni vidası | R45*12-S | 1 | HİWİN | Tayvan |
| 14 | B ekseni kaydırıcı, lonca rayı | SNS35LR2SSC1-690 | 2 | THK | Japonya |
| 15 | C ekseni kaydırıcı, lonca rayı | SNS35LR2SSC1-520 | 2 | THK | Japonya |
| 16 | Bir eksen redüktörü | FC-A75-69 | 1 | Sumitomo | Japonya |
| 17 | D ekseni redüktörü | F2C-T155 | 1 | Sumitomo | |
| 18 | Kontrol çipi | / | 1 | ADI | Amerika |
İşlev
A.Ürün paletleme modelleri, palet besleme ve boşaltma işlemlerinin tümü PLC tarafından programlanabilir.
B.Paletleme deseninin dokunmatik ekranda ayarlanması kolaydır.
C.Karton tedarik sistemi, kartonun önceden ayarlanmış konuma göre taşınmasını sağlamak için fren motoru kontrolünü benimser.
D.Palet magazininin 12-15 adet boş palet kapasiteli olması otomatik olarak palet ikmalini sağlamaktadır.
SSS
S: Doğru bir teklif nasıl alınır?
C: Lütfen çizim ve boyutlar gibi iş parçasının detaylarını bize bildirin.
S: paket nedir?
A: tüm mallar ahşap kutu içinde paketlenmiştir
S: Kurulum ve hata ayıklama sunuyor musunuz?
A: Mühendislerimiz, müşterilerin makine sorunlarını çözmelerine yardımcı olmak için denizaşırı makinelere hizmet vermeye hazırdır.
Komisyon ve Satış Sonrası Hizmet
Müşterinin fabrika boyutuna göre doğru fabrika düzeni tasarımı yapıyoruz;Müşteri ihtiyaç duyarsa, elektrik gücü, su kaynağı, gaz gücü, malzeme deposu, nihai depolar, işçi tuvaleti vb. ile atölye tasarımı yapabiliriz.
Müşterinin ihtiyacı varsa, devreye alma hizmeti için mühendis göndereceğiz.1-2 mühendisimiz, normal üretimi en kısa sürede gerçekleştirmek için işleme hattını kurmak ve ayarlamak üzere fabrikanıza gidecektir.
Kurulum Talimatları
Makineleri kendiniz kurmanız için size tüm makinelerin kullanım kılavuzunu ve elektrik çizimini sağlayacağız.Makineleri kendi başınıza kuramayacağınızı düşünüyorsanız, kurulum ve hata ayıklama vb. için fabrikanıza mühendis gönderebiliriz.
