Ürün ayrıntıları:
|
| Menşei: | Anhui, Çin | renk: | Özelleştirilmiş |
|---|---|---|---|
| Voltaj: | Tek fazlı 220V, 50Hz | Ürün Kapasitesi: | 500-800 karton / saat |
| Bir eksen hareketi: | 330 ° | fonksiyon: | Paletleme, istifleme, taşıma, paketleme vb. |
| paket: | ihracat ahşap karton | Uygulama: | İçecek, Yiyecek, Karton, çanta vb. |
| Vurgulamak: | AC Servo Paletleme Robot Kolu,800 karton/saat Paletleme Robot Kolu,İçecek Endüstrisi Paletleme Robot Kolu |
||

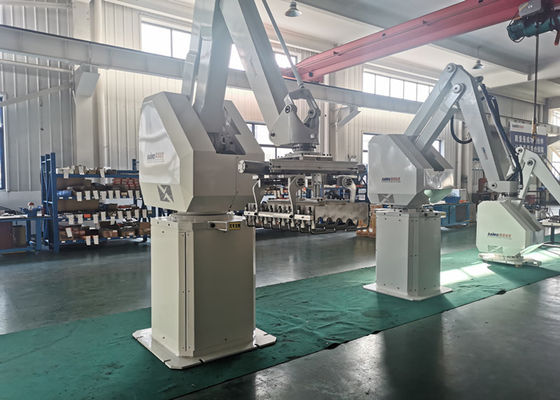

1-70kg Paket Karton İçin İçecek Endüstrisi Paletleme Robotu
Giriş

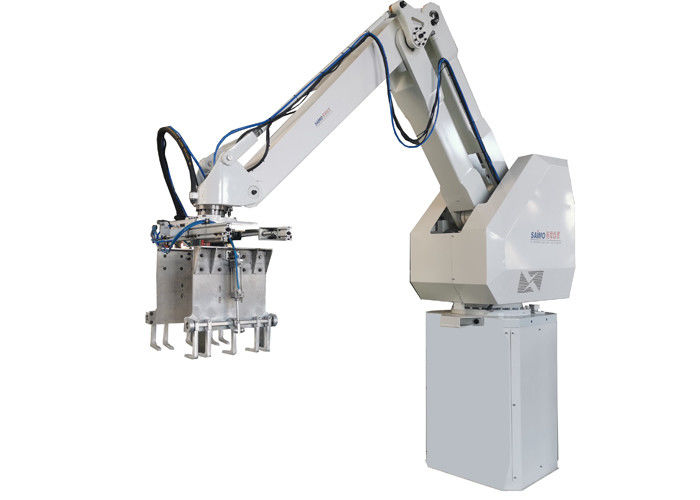

Eagle XY-SR ciddi paletleme robotu, esas olarak yatay hareket ekseni, dikey hareket ekseni, dönme temeli ve el ekseni ile hareket eden dört derecelik silindir yüzey koordinatlı paletleme robotudur. Mükemmel doğruluğu, hızı ve verimli ve istikrarlı performansı, bir robotun tamamlamasını sağlar. aynı anda birden fazla üretim hattının paletleme gereksinimleri.
Robot yük kapasitesi 120KG-300KG, yem, kimya, tahıl ve yağ, gıda, yapı malzemeleri, günlük kimyasal, alkol, içecek, ilaç, ev aletleri, 3C elektronik ve diğer endüstriler için uygun olabilir.
Teknik parametreler
| Model numarası. | XY-SR-210 | ||
| Sürücü | AC servo motor sürücü | ||
| Kurulum | Yerde | ||
| Maks Paletleme Ağırlığı (kıskaç ağırlığını içerir) | 210kgs | ||
| Taşıma Kapasitesi | 1700 Kez/Saat | ||
| Hareket Ekseni | Normalde 4 eksen: A, B, C, D (6 eksen olabilir) | ||
| Hareket kapsamı | A Ekseni (Yatay) | 1500 mm | |
| B-Ekseni (Dikey) | 2300mm | ||
| C-Ekseni (Gövde) | 330° | ||
| D Ekseni (Tutucu) | 330° | ||
| Konum Doğruluğu | ±0.5mm | ||
| Güç | 6.5KVA | ||
| Sıkıştırılmış hava | 0.5Mpa | ||
| Robot Ağırlığı (tutucunun ağırlığını içermez) | 1150kg (+/-%10) | ||
AnaElektrikli Bileşenler Listesi
| Hayır | Parça adı | modeli | ADET | Tedarikçi | Not |
| 1 | Bir eksen servo motor | MSME202G1H | 1 | panasonic | Japonya |
| 2 | B ekseni servo motor | MDME202G1H | 1 | panasonic | Japonya |
| 3 | C ekseni servo motor | MDME202G1H | 1 | panasonic | Japonya |
| 4 | D ekseni servo motor | MSMD042G1U | 1 | panasonic | Japonya |
| 5 | Bir eksen servo yükseltici | MDDHT5540 | 1 | panasonic | Japonya |
| 6 | B ekseni servo yükseltici | MFDHTB3A2 | 1 | panasonic | Japonya |
| 7 | C ekseni servo yükseltici | MFDHTB3A2 | 1 | panasonic | Japonya |
| 8 | D ekseni servo yükseltici | MBDHT2510 | 1 | panasonic | Japonya |
| 9 | Bir eksen senkron kayışı | Omega HP B20 | 1 | OPTIBELT | Almanya |
| 10 | B ekseni senkron kayışı | Omega HP B20 | 1 | OPTIBELT | Almanya |
| 11 | C ekseni senkron kayışı | Omega HP B15 | 1 | OPTIBELT | Almanya |
| 12 | B ekseni vidası | R50*20-S | 1 | HIWIN | Tayvan |
| 13 | C ekseni vidası | R45*12-S | 1 | HIWIN | Tayvan |
| 14 | B ekseni kaydırıcısı, lonca rayı | SNS35LR2SSC1-690 | 2 | THK | Japonya |
| 15 | C ekseni kaydırıcısı, lonca rayı | SNS35LR2SSC1-520 | 2 | THK | Japonya |
| 16 | Bir eksen redüktörü | FC-A75-69 | 1 | Sumitomo | Japonya |
| 17 | D ekseni redüktörü | F2C-T155 | 1 | Sumitomo | |
| 18 | Kontrol çipi | / | 1 | ADI | Amerika |
Yazılım Birimi
1. Çince ve İngilizce veya sağlanan diğer diller çalışıyor.
2. Ana makine parçaları SEW gibi ünlü marka motorları kullanır.
3. Yerleşik paletleme yazılım paketi.
4. Paletin durumunu onaylamak için uygun.
5. Palet konumunun hassas konumlandırılması.
Kurulum Talimatları
Makineleri kendiniz kurmanız için size tüm makinelerin kullanım kılavuzunu ve elektrik çizimini sağlayacağız.Makineleri kendi başınıza kuramayacağınızı düşünüyorsanız, kurulum ve hata ayıklama vb. için fabrikanıza mühendis gönderebiliriz.
Paket ve Nakliye
Makine filmi, ihraç edilen fümigasyon ahşap kasalarına sarılır ve paketlenir, daha sonra müşterinin Şangay, Ningbo, Qingdao, Suzhou vb. Gibi ihtiyaç duyduğu kalkış limanına taşınır.
Makineleri uçuşla da taşıyabiliriz, hepsi müşterinin ihtiyacına bağlıdır.
SSS
S: Doğru bir teklif nasıl alınır?
C: Lütfen bize iş parçasının çizim ve boyutlar gibi detaylarını verin.
S: paket nedir?
A: tüm mallar ahşap kutuda paketlenmiştir
S: Kurulum ve hata ayıklama sunuyor musunuz?
C: Mühendislerimiz, müşterilerin makine sorunlarını çözmelerine yardımcı olmak için denizaşırı makinelere hizmet vermeye hazırdır.
Komisyon ve Satış Sonrası Hizmet
Müşterinin fabrika boyutuna göre doğru fabrika yerleşim tasarımı yapıyoruz;Müşterinin ihtiyacı varsa, elektrik enerjisi, su temini, gaz gücü, malzeme deposu, son depolar, işçi tuvaleti vb. ile atölye tasarımı yapabiliriz.
Müşterinin ihtiyacı varsa, devreye alma hizmeti için mühendis göndereceğiz.1-2 mühendisimiz, normal üretimi en kısa sürede gerçekleştirmek için işleme hattını kurmak ve ayarlamak için fabrikanıza gidecektir.
