Ürün ayrıntıları:
|
| renk: | Normal beyaz veya özelleştirilmiş | Uygulama: | İçecek, Yiyecek, Karton, çanta vb. |
|---|---|---|---|
| Voltaj: | Tek fazlı 220V, 50Hz | Ürün Kapasitesi: | 500-800 karton / saat |
| Bir eksen hareketi: | 330 derece | fonksiyon: | Paletleme, istifleme, taşıma, paketleme vb. |
| Menşei: | Anhui, Çin | paket: | İhracat tahta sandık |
| Vurgulamak: | Karton İstifleme Robotu Paletleyici,800 Karton / H Robot Paletleyici,İçecek Robotu Paletleyici |
||

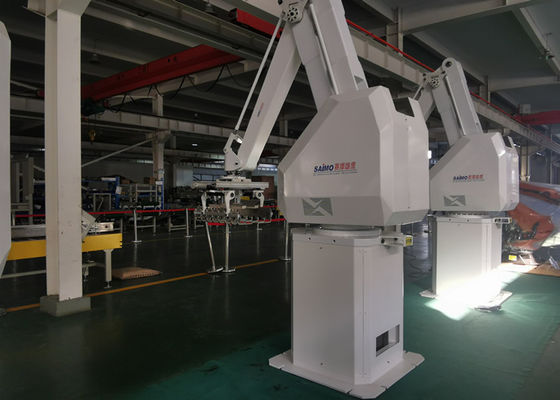

Palet Sarma Sistemli Karton İstifleme Robotu Paletleyici
Giriş

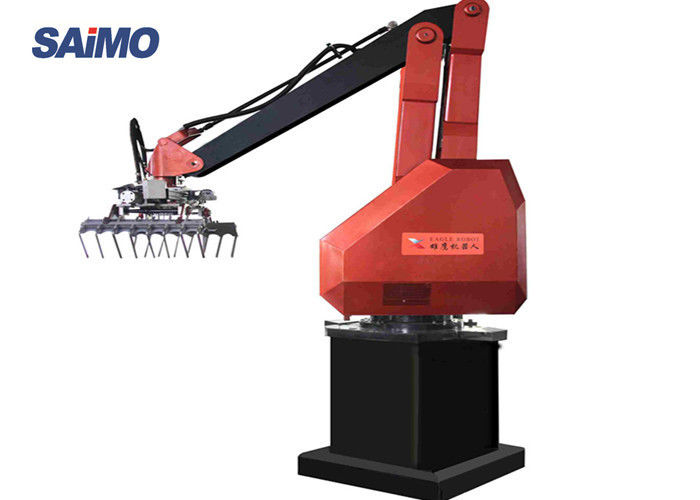

Eagle XY-SR ciddi paletleme robotu, esas olarak yatay hareket ekseni, dikey hareket ekseni, dönme temeli ve el ekseni ile hareket eden dört derecelik silindir yüzey koordinatlı paletleme robotudur.Mükemmel doğruluğu, hızı ve verimli ve istikrarlı performansı bir robotun tamamlanmasını sağlar aynı anda birden fazla üretim hattının paletleme gereksinimleri.
Teknik parametreler
| XY-SR210 Paletleme robotu Teknik Parametre | |||
| Model numarası. | XY-SR-210 | ||
| Sürüş | AC servo motor sürücü | ||
| Kurulum | Yerde | ||
| Maksimum Paletleme Ağırlığı (kavrayıcının ağırlığını içerir) | 210 kg | ||
| Taşıma Kapasitesi | 1700 Kez / Saat | ||
| Hareket Ekseni | Normalde 4 eksen: A, B, C, D (6 eksen olabilir) | ||
| Hareket kapsamı | A Ekseni (Yatay) | 1500 mm | |
| B Ekseni (Dikey) | 2300 mm | ||
| C Ekseni (Gövde) | 330 ° | ||
| D Ekseni (Tutucu) | 330 ° | ||
| Konum Doğruluğu | ± 0,5 mm | ||
| Güç | 6.5KVA | ||
| Sıkıştırılmış hava | 0.5Mpa | ||
| Robot Ağırlığı (kavrayıcının ağırlığını içermez) | 1150 kg (+/-% 10) | ||
AnaElektrikli Bileşenler Listesi
| Hayır | Parça adı | Modeli | MİKTAR | Tedarikçi | Not |
| 1 | Bir eksen servo motor | MSME202G1H | 1 | Panasonic | Japonya |
| 2 | B ekseni servo motor | MDME202G1H | 1 | Panasonic | Japonya |
| 3 | C ekseni servo motor | MDME202G1H | 1 | Panasonic | Japonya |
| 4 | D ekseni servo motor | MSMD042G1U | 1 | Panasonic | Japonya |
| 5 | Bir eksen servo amplifikatörü | MDDHT5540 | 1 | Panasonic | Japonya |
| 6 | B ekseni servo amplifikatörü | MFDHTB3A2 | 1 | Panasonic | Japonya |
| 7 | C ekseni servo amplifikatörü | MFDHTB3A2 | 1 | Panasonic | Japonya |
| 8 | D ekseni servo amplifikatörü | MBDHT2510 | 1 | Panasonic | Japonya |
| 9 | Bir eksen senkron kayışı | OMEGA HP B20 | 1 | OPTIBELT | Almanya |
| 10 | B ekseni zaman kayışı | OMEGA HP B20 | 1 | OPTIBELT | Almanya |
| 11 | C ekseni senkron kayış | OMEGA HP B15 | 1 | OPTIBELT | Almanya |
| 12 | B ekseni vidası | R50 * 20-S | 1 | HIWIN | Tayvan |
| 13 | C ekseni vidası | R45 * 12-S | 1 | HIWIN | Tayvan |
| 14 | B ekseni kaydırıcısı, guild rayı | SNS35LR2SSC1-690 | 2 | THK | Japonya |
| 15 | C ekseni kaydırıcısı, guild rayı | SNS35LR2SSC1-520 | 2 | THK | Japonya |
| 16 | Bir eksen düşürücü | FC-A75-69 | 1 | Sumitomo | Japonya |
| 17 | D ekseni düşürücü | F2C-T155 | 1 | Sumitomo | |
| 18 | Kontrol çipi | / | 1 | ADI | Amerika |
| 19 | Dokunmatik ekran | DTP7-W | 1 | DAIN KÜP | Kore |
| 20 | Rejeneratif direnç | RXLG500 ~ 1000 | 4 | JIAYINGDA | / |
| 21 | Limit anahtarı | SL1-AK | 5 | AZBIL | Japonya |
| 22 | Optoelektronik anahtar | GL6-N1112 | 5 | Hasta | Almanca |
| 23 | Selenoid vana | SY5120 / 7120 | 2 | SMC | Japonya |
| 24 | Pres torbası silindiri | MGPM25 | 2 | SMC | Japonya |
| 25 | Tutucu silindir | CG1BN63 | 4 | SMC | Japonya |
Avantajları Kullanma
A. Dokunmatik ekran işlemi, üretim hızını, arıza nedenini ve konumunu görüntüleyerek insan-makine iletişimini sağlar.
B. Ürün paletleme modelleri, palet tedariki ve boşaltma işlemlerinin tümü PLC ile programlanabilir.
C. Paletleme deseninin dokunmatik ekranda ayarlanması kolaydır.
D. Karton besleme sistemi, önceden ayarlanmış konuma göre karton taşımayı sağlamak için fren motoru kontrolünü kullanır.
E. Palet magazini, otomatik olarak palet beslemesini sağlayan 12-15 boş palet gibi yüksek bir kapasiteye sahiptir.
F. Paletleme bileşenleri değiştirilmeden farklı paletleme desenleri tamamlanabilir.
Kurulum Talimatları
Makinaları kendiniz kurmanız için size tüm makinelerin kullanım kılavuzunu ve elektrik çizimini temin edeceğiz.Makinaları kendi başınıza kuramayacağınızı düşünüyorsanız kurulum ve hata ayıklama vb. İşlemleri için fabrikanıza mühendis gönderebiliriz.
Çalışma Hareketi
Paket ve Nakliye
Makine filmi, ihraç edilen fümigasyon ahşap kutulara sarılıp paketlendi, daha sonra Şangay, Ningbo, Qingdao, Suzhou vb.
Makinaları uçuşla da taşıyabiliriz, hepsi müşterinin ihtiyacına bağlıdır.
SSS
S: Doğru bir teklif nasıl alınır?
C: Lütfen bize iş parçasının çizim ve boyutlar gibi detaylarını verin.
S: paket nedir?
A: Tüm ürünler ahşap kutu içinde paketlenmiştir
S: Kurulum ve hata ayıklama sunuyor musunuz?
C: Mühendislerimiz, müşterilerin makine sorunlarını çözmelerine yardımcı olmak için denizaşırı makinelere hizmet vermeye hazırdır.
S: Çin'den ülkenize nakliye ücreti nedir?
A: Deniz veya ihtiyacınız olan başka bir terimle limanınıza makine gönderebiliriz.Lütfen bize en yakın limanı veya adresi kodla birlikte bildirin.Güvenli, rahat ve zamanında teslimatı sağlamak için güvenilir nakliye acentemiz var.
S: Ödeme koşulları, Adedi, garanti, Ticaret Koşulları
A: Ödeme koşulları: T / T tarafından siparişe karşı% 30 peşinat, teslimatta ödenecek% 70 bakiye.Minimum sipariş miktarı: 1 set, FOB Şangay Teslim süresi: resmi sipariş ve% 30 depozito alındıktan sonra yaklaşık 20-30 iş günü.Garanti: Teslimattan 12 ay sonra.Gün boyu 24 saat çevrimiçi hizmet, Skype, E-posta vb. Sunuyoruz. İstediğiniz zaman bizimle iletişime geçebilirsiniz, acilen lütfen bizi arayın.
S: Makineniz özelleştirilebilir mi?
C: Evet, 10 yıldan fazla bir süredir paletleme robotu, paketleme makinesi, konveyör vb. Konusunda uzmanlaşmış profesyonel bir üreticiyiz ve güçlü bir tasarım ve teknik ekibimiz var.İhtiyaçlarınıza göre tasarlayabilir ve üretebiliriz.
