Ürün ayrıntıları:
|
| isim: | Robotik Paletleme Sistemi | sürmek: | AC Servo Motor Sürücüsü |
|---|---|---|---|
| Voltaj: | Tek fazlı 220V , 50Hz | Ürün kapasitesi: | 500-800 karton/saat |
| Bir eksen hareketi: | 330 ° | İşlev: | Paletleme, istifleme, taşıma, paketleme vb. |
| paket: | Ahşap karton ihracat | Uygulama: | İçecek, Yiyecek, Karton, çanta vb. |
| Vurgulamak: | 210kgs Robotik Paletleme Sistemi,6 Eksen Robotik Paletleme Sistemi,210kgs 6 eksen robot kolu |
||

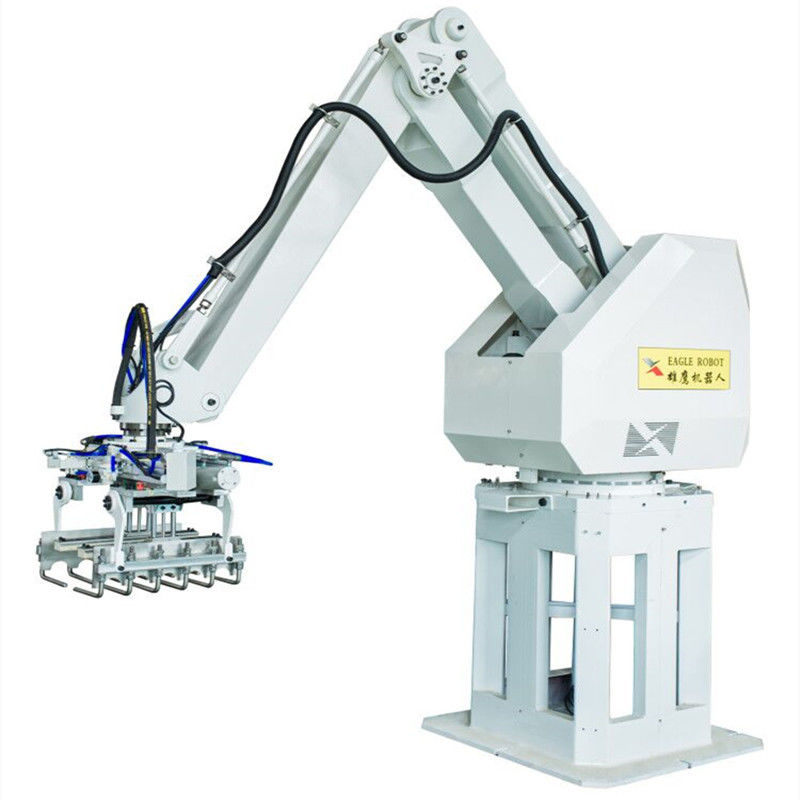

6 Eksen 210kgs Robotik Paletleme Sistemi AC Servo Motor Sürücüsü
Robotik Paletleme Sistemi Tanıtım
Robotik Paletleme Sistemi, esas olarak yatay hareket ekseni, dikey hareket ekseni, dönme temeli ve el ekseni ile hareket eden dört derecelik silindir yüzey koordinatlı paletleme robotudur. Mükemmel doğruluğu, hızı ve verimli ve istikrarlı performansı, bir robotun paletleme gereksinimlerini tamamlamasını sağlar. Aynı anda birden fazla üretim hattı.
Robotik Paletleme Sistemi 120KG-300KG yük kapasitesi, yem, kimya, tahıl ve yağ, gıda, yapı malzemeleri, günlük kimyasal, alkol, içecek, ilaç, ev aletleri, 3C elektronik ve diğer endüstriler için uygun olabilir.
Robotik Paletleme Sistemi Teknik Parametreleri
| Model numarası. | XY-SR-210 | ||
| Sürmek | AC servo motor sürücü | ||
| Kurulum | Yerde | ||
| Maks Paletleme Ağırlığı (kıskaç ağırlığını içerir) | 210kgs | ||
| Taşıma Kapasitesi | 1700 Kez/Saat | ||
| Hareket Ekseni | Normalde 4 eksen: A, B, C, D (6 eksen olabilir) | ||
| Hareket kapsamı | A Ekseni (Yatay) | 1500 mm | |
| B-Ekseni (Dikey) | 2300mm | ||
| C-Ekseni (Gövde) | 330° | ||
| D Ekseni (Tutucu) | 330° | ||
| Konum Doğruluğu | ±0.5mm | ||
| Güç | 6.5KVA | ||
| Sıkıştırılmış hava | 0.5Mpa | ||
| Robot Ağırlığı (tutucunun ağırlığını içermez) | 1150kg (+/-%10) | ||
Ana Elektrikli Bileşenler Listesi
| Numara | Parça adı | modeli | ADET | Tedarikçi | Not |
| 1 | Bir eksen servo motor | MSME202G1H | 1 | panasonic | Japonya |
| 2 | B ekseni servo motor | MDME202G1H | 1 | panasonic | Japonya |
| 3 | C ekseni servo motor | MDME202G1H | 1 | panasonic | Japonya |
| 4 | D ekseni servo motor | MSMD042G1U | 1 | panasonic | Japonya |
| 5 | Bir eksen servo yükseltici | MDDHT5540 | 1 | panasonic | Japonya |
| 6 | B ekseni servo yükseltici | MFDHTB3A2 | 1 | panasonic | Japonya |
| 7 | C ekseni servo yükseltici | MFDHTB3A2 | 1 | panasonic | Japonya |
| 8 | D ekseni servo yükseltici | MBDHT2510 | 1 | panasonic | Japonya |
| 9 | Bir eksen senkron kayışı | Omega HP B20 | 1 | OPTIBELT | Almanya |
| 10 | B ekseni senkron kayışı | Omega HP B20 | 1 | OPTIBELT | Almanya |
| 11 | C ekseni senkron kayışı | Omega HP B15 | 1 | OPTIBELT | Almanya |
| 12 | B ekseni vidası | R50*20-S | 1 | HIWIN | Tayvan |
| 13 | C ekseni vidası | R45*12-S | 1 | HIWIN | Tayvan |
| 14 | B ekseni kaydırıcısı, lonca rayı | SNS35LR2SSC1-690 | 2 | THK | Japonya |
| 15 | C ekseni kaydırıcısı, lonca rayı | SNS35LR2SSC1-520 | 2 | THK | Japonya |
| 16 | Bir eksen redüktörü | FC-A75-69 | 1 | Sumitomo | Japonya |
| 17 | D ekseni redüktörü | F2C-T155 | 1 | Sumitomo | |
| 18 | Kontrol çipi | / | 1 | ADI | Amerika |
Yazılım Birimi
1. Çince ve İngilizce veya sağlanan diğer diller çalışır durumda.
2. Ana makine parçaları SEW gibi ünlü marka motorları kullanır.
3. Yerleşik paletleme yazılım paketi.
4. Paletin durumunu onaylamak için uygun.
5. Palet konumunun hassas konumlandırılması.
SSS
S: Doğru bir teklif nasıl alınır?
C: Lütfen bize iş parçasının çizim ve boyutlar gibi detaylarını verin.
S: paket nedir?
A: tüm mallar ahşap kutuda paketlenmiştir
S: Kurulum ve hata ayıklama sunuyor musunuz?
C: Mühendislerimiz, müşterilerin makine sorunlarını çözmelerine yardımcı olmak için denizaşırı makinelere hizmet vermeye hazırdır.
Komisyon ve Satış Sonrası Hizmet
Müşterinin fabrika boyutuna göre doğru fabrika yerleşim tasarımı yapıyoruz;Müşterinin ihtiyacı varsa, elektrik enerjisi, su temini, gaz gücü, malzeme deposu, son depolar, işçi tuvaleti vb. ile atölye tasarımı yapabiliriz.
Müşterinin ihtiyacı varsa, devreye alma hizmeti için mühendis göndereceğiz.1-2 mühendisimiz, normal üretimi en kısa sürede gerçekleştirmek için işleme hattını kurmak ve ayarlamak için fabrikanıza gidecektir.
