Ürün ayrıntıları:
|
| Uygulama: | İçecek, Yiyecek, Tıp vb. | Garanti: | Bir yıl |
|---|---|---|---|
| Robot Tutucu: | ürüne göre tasarlanmış | Menşei: | Hefei, Anhui, Çin |
| Tahrik tipi: | Elektrik | Ürün Kapasitesi: | Çok satırlı, döngü başına 8s |
| Voltaj: | 220V / 380V | Yükleme Ağırlığı: | 130kg (kıskaç ağırlığı dahil) |
| Vurgulamak: | 70kg Paletleme Robot Kolu,220V Paletleme Robot Kolu,70kg robotik torba paletleyici |
||

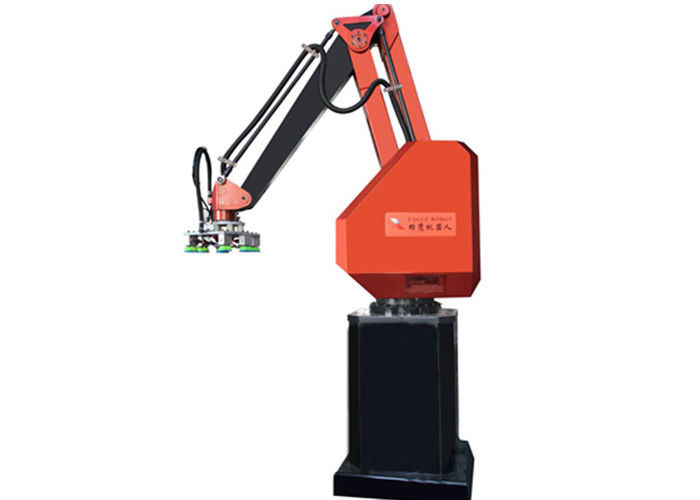

Ev aletleri sektöründe paletleme Robot Kolu 1-70kg paket için
Ürün uygulaması

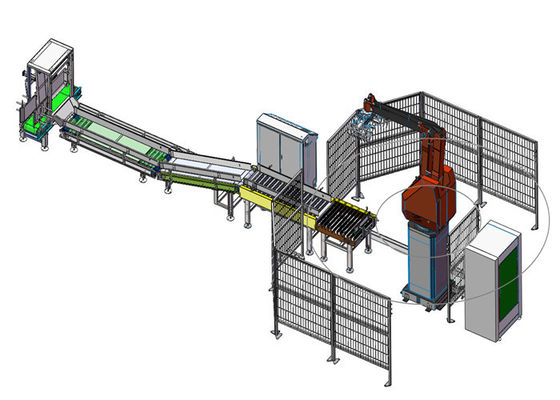

Robot paletleyici herhangi bir üretim hattında kullanılabilir ve üretim sahası için akıllı, rogotik ve ağ sağlar.Karton, plastik kasa, şişe, torba, varil, shrink ambalajlı ürün ve teneke kutular vb. İçin yaygın olarak kullanılan bira, meşrubat ve gıda maddeleri vb.Sanayisinde kullanılabilen paletleme lojistik sistemidir.
Teknik parametreler
| XY-SR130 Paletleme robotu Teknik Parametre | |||
| Model numarası. | XY-SR-130 | ||
| sürücü | AC servo motor sürücü | ||
| Kurulum | Yerde | ||
| Maksimum Paletleme Ağırlığı (tutucu ağırlığını içerir) | 130kgs | ||
| Taşıma Kapasitesi | 1500 Adet / Saat | ||
| Hareket Ekseni | Normalde 4 eksen: A, B, C, D (6 eksen olabilir) | ||
| Hareket kapsamı | A-Ekseni (yatay) | 1300mm | |
| B eksenli (dikey) | 2100mm | ||
| Cı-eksenli (gövde) | 330 ° | ||
| D Ekseni (Tutucu) | 330 ° | ||
| Konum Doğruluğu | ± 0.5mm | ||
| Güç | 4.5 kW | ||
| Sıkıştırılmış hava | 0.5Mpa | ||
| Robot Ağırlığı (kavrayıcının ağırlığını içermez) | 800 kg (+/-% 10) | ||
Fonksiyon Özellikleri
A. Dokunmatik ekran işlemi, üretim hızını, arıza nedenini ve konumunu görüntüleyerek insan-makine iletişimini sağlar.
B. Ürün paletleme modelleri, palet tedariki ve boşaltma işlemlerinin tümü PLC ile programlanabilir.
C. Paletleme deseninin dokunmatik ekranda ayarlanması kolaydır.
D. Karton besleme sistemi, önceden ayarlanmış konuma göre karton taşımayı sağlamak için fren motoru kontrolünü kullanır.
E. Palet magazini, otomatik olarak palet beslemesini sağlayan 12-15 boş palet gibi yüksek bir kapasiteye sahiptir.
F. Paletleme bileşenlerini değiştirmeden farklı paletleme desenleri tamamlanabilir.
AnaElektrikli Bileşenler Listesi
| Hayır | Parça adı | model | Miktar | Tedarikçi | Not |
| 1 | Bir eksen servo motor | MSME202G1H | 1 | Panasonic | Japonya |
| 2 | B ekseni servo motor | MDME202G1H | 1 | Panasonic | Japonya |
| 3 | C ekseni servo motor | MDME202G1H | 1 | Panasonic | Japonya |
| 4 | D ekseni servo motor | MSMD042G1U | 1 | Panasonic | Japonya |
| 5 | Bir eksen servo amplifikatörü | MDDHT5540 | 1 | Panasonic | Japonya |
| 6 | B ekseni servo amplifikatörü | MFDHTB3A2 | 1 | Panasonic | Japonya |
| 7 | C ekseni servo amplifikatörü | MFDHTB3A2 | 1 | Panasonic | Japonya |
| 8 | D ekseni servo amplifikatörü | MBDHT2510 | 1 | Panasonic | Japonya |
| 9 | Bir eksen senkron kayışı | OMEGA HP B20 | 1 | OPTIBELT | Almanya |
| 10 | B ekseni zaman kayışı | OMEGA HP B20 | 1 | OPTIBELT | Almanya |
| 11 | C ekseni senkron kayış | OMEGA HP B15 | 1 | OPTIBELT | Almanya |
| 12 | B ekseni vidası | R50 * 20-S | 1 | Hiwin | Tayvan |
| 13 | C ekseni vidası | R45 * 12-S | 1 | Hiwin | Tayvan |
| 14 | B ekseni kaydırıcısı, guild rayı | SNS35LR2SSC1-690 | 2 | THK | Japonya |
| 15 | C ekseni kaydırıcısı, guild rayı | SNS35LR2SSC1-520 | 2 | THK | Japonya |
| 16 | Bir eksen düşürücü | FC-A75-69 | 1 | Sumitomo | Japonya |
| 17 | D ekseni düşürücü | F2C-T155 | 1 | Sumitomo | |
| 18 | Kontrol çipi | / | 1 | ADI | Amerika |
| 19 | Dokunmatik ekran | DTP7-W | 1 | DAIN KÜP | Kore |
| 20 | Rejeneratif direnç | ~ 1000 RXLG500 | 4 | JIAYINGDA | / |
| 21 | Limit anahtarı | SL1-AK | 5 | AZBIL | Japonya |
| 22 | Optoelektronik anahtar | GL6-N1112 | 5 | Hasta | Almanca |
| 23 | Selenoid vana | / 7120 SY5120 | 2 | SMC | Japonya |
| 24 | Pres torbası silindiri | MGPM25 | 2 | SMC | Japonya |
| 25 | Tutucu silindir | CG1BN63 | 4 | SMC | Japonya |
Robot Çalışma Hareketi
Kurulum Talimatları
Makinaları kendiniz kurmanız için size tüm makinelerin kullanım kılavuzunu ve elektrik çizimini temin edeceğiz.Makinaları tek başınıza kuramayacağınızı düşünüyorsanız kurulum ve hata ayıklama vb. İşlemleri için fabrikanıza mühendis gönderebiliriz.
Paket ve Nakliye
Makine filmi, ihraç edilen fümigasyon ahşap kutulara sarılmış ve paketlenmiş, daha sonra Şangay, Ningbo, Qingdao, Suzhou vb.Gibi müşterinin istediği kalkış limanına taşınmıştır.
Kurulum Talimatları
Makinaları kendiniz kurmanız için size tüm makinelerin kullanım kılavuzunu ve elektrik çizimini temin edeceğiz.Makinaları tek başınıza kuramayacağınızı düşünüyorsanız kurulum ve hata ayıklama vb. İşlemleri için fabrikanıza mühendis gönderebiliriz.
SSS
S1: Bu makineyi aldığımda ama nasıl kullanacağımı bilmiyorum.Ne yapmalıyım?
Makine ile video ve İngilizce manuel göndereceğiz.Hala şüpheleriniz varsa, telefonla veya skype ve e-posta ile konuşabiliriz.
S2: Garanti süresi içinde bu makinede bazı sorunlar olursa ne yapmalıyım?
Makinenin bazı sorunları varsa, makine garanti süresi boyunca ücretsiz parça tedarik edeceğiz.Bu yüzden herhangi bir şüpheniz varsa, bize bildirin, size çözümler sunacağız.
S3: Kalite nasıl kontrol edilir?
Makul teknik çözümler sunmak için profesyonel teknik ekip.
Üretimin her aşamasında kalite denetimi ve teknik onay vardır.
Birleştirilmiş her ekipman, fabrikadan çıkmadan önce 24 saatten fazla bir yorulma testini tamamlayacaktır.
