Ürün ayrıntıları:
|
| İsim: | Robotik Paletleme Sistemi | kontrolör: | PLC |
|---|---|---|---|
| Gerilim: | Tek fazlı 220V , 50Hz | Ürün kapasitesi: | 500-800 karton/saat |
| Bir eksen hareketi: | 330 ° | İşlev: | Paletleme, istifleme, taşıma, paketleme vb. |
| Robot tutucu tipi: | ürüne göre tasarlanmış | Başvuru: | İçecek, Yiyecek, Karton, Davul, çanta vb. |
| Vurgulamak: | PLC Kontrollü Otomatik Paletleme Makinası,İçecek Sanayi Otomatik Paletleme Makinası,Gıda Sanayi Robotik Paletleme Sistemi |
||
Yiyecek ve İçecek Sanayi Otomatik Paletleme Makinası / Paletleme Robotu
Kısa Tanıtım

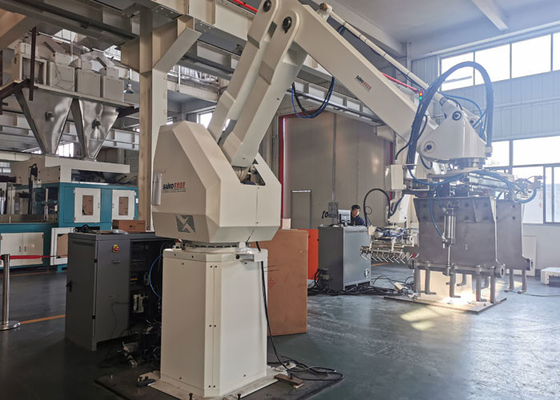

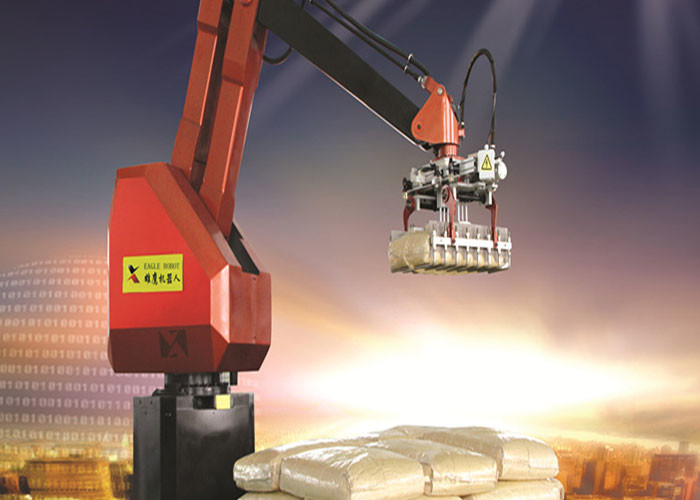

Eagle XY-SR ciddi paletleme robotu, esas olarak yatay hareket ekseni, dikey hareket ekseni, dönme temeli ve el ekseni ile hareket eden dört derecelik silindir yüzey koordinatlı paletleme robotudur.
Çok katmanlı paletleme, çatalın onları depoya taşımasını sağlar.Bu ekipman, sadece basit ve ustalaşması kolay değil, aynı zamanda emeği de azaltan PLC dokunmatik ekranı ve akıllı yönetimi benimser.
Robotik Paletleme Sistemi Teknik Parametreleri
| Model numarası. | XY-SR-210 | ||
| Sürmek | AC servo motor sürücü | ||
| Kurulum | Yerde | ||
| Maks Paletleme Ağırlığı (kıskaç ağırlığını içerir) | 210kgs | ||
| Taşıma Kapasitesi | 1700 Kez/Saat | ||
| Hareket Ekseni | Normalde 4 eksen: A, B, C, D (6 eksen olabilir) | ||
| Hareket kapsamı | A Ekseni (Yatay) | 1500 mm | |
| B-Ekseni (Dikey) | 2300mm | ||
| C-Ekseni (Gövde) | 330° | ||
| D Ekseni (Tutucu) | 330° | ||
| Konum Doğruluğu | ±0.5mm | ||
| Güç | 6.5KVA | ||
| Sıkıştırılmış hava | 0.5Mpa | ||
| Robot Ağırlığı (tutucunun ağırlığını içermez) | 1150kg (+/-%10) | ||
Ana Elektrikli Bileşenler Listesi
| Numara | Parça adı | modeli | ADET | Tedarikçi | Not |
| 1 | Bir eksen servo motor | MSME202G1H | 1 | panasonic | Japonya |
| 2 | B ekseni servo motor | MDME202G1H | 1 | panasonic | Japonya |
| 3 | C ekseni servo motor | MDME202G1H | 1 | panasonic | Japonya |
| 4 | D ekseni servo motor | MSMD042G1U | 1 | panasonic | Japonya |
| 5 | Bir eksen servo yükseltici | MDDHT5540 | 1 | panasonic | Japonya |
| 6 | B ekseni servo yükseltici | MFDHTB3A2 | 1 | panasonic | Japonya |
| 7 | C ekseni servo yükseltici | MFDHTB3A2 | 1 | panasonic | Japonya |
| 8 | D ekseni servo yükseltici | MBDHT2510 | 1 | panasonic | Japonya |
| 9 | Bir eksen senkron kayışı | Omega HP B20 | 1 | OPTIBELT | Almanya |
| 10 | B ekseni senkron kayışı | Omega HP B20 | 1 | OPTIBELT | Almanya |
| 11 | C ekseni senkron kayışı | Omega HP B15 | 1 | OPTIBELT | Almanya |
| 12 | B ekseni vidası | R50*20-S | 1 | HIWIN | Tayvan |
| 13 | C ekseni vidası | R45*12-S | 1 | HIWIN | Tayvan |
| 14 | B ekseni kaydırıcısı, lonca rayı | SNS35LR2SSC1-690 | 2 | THK | Japonya |
| 15 | C ekseni kaydırıcısı, lonca rayı | SNS35LR2SSC1-520 | 2 | THK | Japonya |
| 16 | Bir eksen redüktörü | FC-A75-69 | 1 | Sumitomo | Japonya |
| 17 | D ekseni redüktörü | F2C-T155 | 1 | Sumitomo | |
| 18 | Kontrol çipi | / | 1 | ADI | Amerika |
İşlev
a.Ürün paletleme modelleri, palet besleme ve boşaltma işlemlerinin tümü PLC tarafından programlanabilir.
b.Paletleme deseni dokunmatik ekranda kolayca ayarlanabilir.
c.Karton besleme sistemi, kartonun önceden ayarlanmış konuma göre taşınmasını sağlamak için fren motoru kontrolünü benimser.
d.Palet magazini 12-15 adet boş palet kapasitesi ile otomatik palet tedariği sağlar.
SSS
S: Doğru bir teklif nasıl alınır?
C: Lütfen bize iş parçasının çizim ve boyutlar gibi detaylarını verin.
S: paket nedir?
A: tüm mallar ahşap kutuda paketlenmiştir
S: Kurulum ve hata ayıklama sunuyor musunuz?
C: Mühendislerimiz, müşterilerin makine sorunlarını çözmelerine yardımcı olmak için denizaşırı makinelere hizmet vermeye hazırdır.
Komisyon ve Satış Sonrası Hizmet
Müşterinin fabrika boyutuna göre doğru fabrika yerleşim tasarımı yapıyoruz;Müşterinin ihtiyacı varsa, elektrik enerjisi, su temini, gaz gücü, malzeme deposu, son depolar, işçi tuvaleti vb. ile atölye tasarımı yapabiliriz.
Müşterinin ihtiyacı varsa, devreye alma hizmeti için mühendis göndereceğiz.1-2 mühendisimiz, normal üretimi en kısa sürede gerçekleştirmek için işleme hattını kurmak ve ayarlamak için fabrikanıza gidecektir.
Kurulum Talimatları
Makineleri kendiniz kurmanız için size tüm makinelerin kullanım kılavuzunu ve elektrik çizimini sağlayacağız.Makineleri kendi başınıza kuramayacağınızı düşünüyorsanız, kurulum ve hata ayıklama vb. için fabrikanıza mühendis gönderebiliriz.
