Ürün ayrıntıları:
|
| Başvuru: | İçecek, Gıda, gübre vb. | Color: | Yellow body, base white |
|---|---|---|---|
| Tip: | Paletleyici robot kolu | Kontrolör Sistemi: | PLC kontrol sistemi |
| Ürün Kapasitesi: | 500-800 paket/saat | Boyut(L*W*H): | atölye düzenine göre |
| Maks. yük: | 50-180kg (kıskaçlı) | Kontrol dili: | İngilizce veya diğer dil |
| Vurgulamak: | 80kg Paket Paletleme Robotu,PLC Paletleme Robotu,10kg Paket Paletleme Robotu |
||

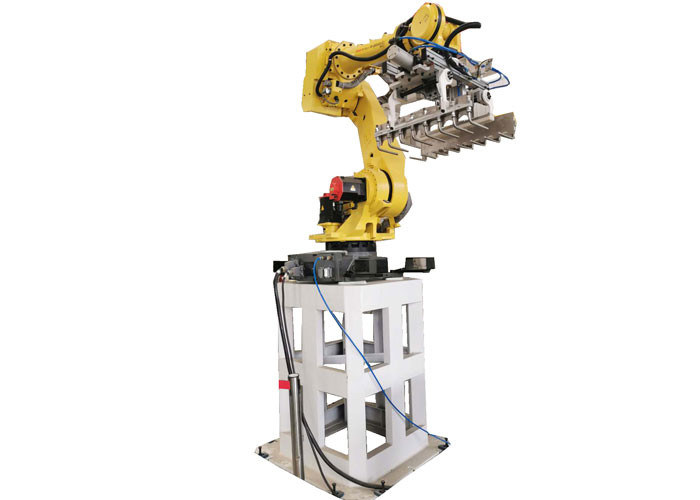

Paletleme Robot Fabrikası ve 10-80kg'lık Paket İçin Düşük Maliyetli Alma ve Yerleştirme Robotik Kolu
KARARLI PALETLEME ROBOTU
Paletleme uygulamaları için özel olarak tasarlanan Paletleyici Serisi, çoğu ihtiyaca uyacak şekilde 80 kg'dan 500 kg'a kadar taşıma kapasitesi olan beş benzersiz robota sahiptir.Sektör lideri çalışma aralığı ve güvenilirliği ile FANUC kararlı paletleme robotları, şirketlerin üretim hattı verimliliğini artırmasına yardımcı olur.
ROBOT ÖZELLİKLERİ
| Öğe | Şartname | |
| Tip | M-410iB/140H | |
| Kontrollü eksenler | mafsallı tip | |
| Ulaşmak | 2.85m | |
| Kurulum | Zemin | |
|
Hareket aralığı (Mx=eksen. Hız) (Not 1) |
J1 ekseni dönüşü | 360° (140°/sn) 6,28 rad (2,44 rad/sn) |
| J2 ekseni dönüşü | 155° (115°/sn) 2,71 rad (2,01 rad/sn) | |
| J3 ekseni dönüşü | 112° (135°/sn) 1,95 rad (236 rad/sn) | |
| J4 ekseni bilek salınımı (Not 2) | 20° (135°/sn) 0,35 rad (2,36 rad/sn) | |
| J5 ekseni bilek dönüşü | 720° (420°/sn) 12,57 rad (7,33 rad/sn) | |
| Maks.bilekte yük kapasitesi | Maks.140kg | |
| Maks.J2 bazında yük kapasitesi | 550kg | |
| Maks.J3 kolundaki yük kapasitesi (Not 3) | 140kg | |
| Bilekte izin verilen yük ataleti | J4 ekseni | 147kg.㎡ 1500kgf.cm.sec ² |
| J5 ekseni | 53 kg.㎡ 540kgf.cm.sn ² | |
| Sürüş yöntemi | AC servo motor tarafından elektrikli servo sürücü | |
| tekrarlanabilirlik | ±0,2 mm | |
| Kütle (Not 4) | 1200kg | |
| Kurulum Ortamı |
Ortam sıcaklığı: 0-45 ℃ Ortam nemi: Normalde %75 Bağıl Nem veya daha az (çiğ veya dona izin verilmez). Titreşim: 0.5G veya daha az |
|
| Akustik gürültü seviyesi | 74 dB | |
Not 1) Kısa mesafeli hareket durumunda eksen hızı maks.bir.
Not 2) Bilek arabirimi her zaman ekilen bölgeye doğrudur.Açı, 20 derecelik genişliğe kadar değişkendir.
Not 3) Maks.bilekteki taşıma kapasitesi, bilek yükü ile değiştirilir.
Not 4) Denetleyici olmadan.
Kurulum Talimatları
Makineleri kendiniz kurmanız için size tüm makinelerin kullanım kılavuzunu ve elektrik çizimini sağlayacağız.Makineleri kendi başınıza kuramayacağınızı düşünüyorsanız, kurulum ve hata ayıklama vb. için fabrikanıza mühendis gönderebiliriz.
Temel Yük
Kuvvet, moment ve durma mesafesi acil durdurma
M-410iB/140H
| Statik | Dinamik (Hızlanma / Yavaşlama) | Menetmek | ||
| dikey an | Mv | 12200Nm (1240kgfm) | 29200Nm (2980kgfm) | 37900Nm 3870kgfm) |
| Dikey yönde kuvvet | Fv | 18100Nm (1850kgfm) | 21600Nm (2200kgfm) | 25000Nm 2550kgfm) |
| yatay moment | mh | 0Nm (0kgfm) | 6300Nm (640kgfm) | 9700Nm 990kgfm) |
| Yatay yönde kuvvet | Fh | 0Nm (0kgfm) | 11500Nm (1180kgfm) | 12200Nm 1240kgfm) |
| J1 | J2 | J3 | J4 | J5 | |
| Durma süresi (msn) | 644 | 244 | 292 | - | 404 |
| Durma mesafesi (derece) | 42.5 | 15.2 | 18.8 | - | 86.9 |
Paket ve Teslimat
Makine filmi, ihraç edilen fümigasyon ahşap kutusuna sarılır ve paketlenir, ardından Şangay, Ningbo, Qingdao, Suzhou vb. gibi müşterinin ihtiyaç duyduğu kalkış limanına taşınır.
ROBOT ÖZELLİKLERİ
Elleçleme kapasitesi 1200 devir/saat'e çıkarıldı
J1 ekseni, çok yönlü çalışma için 360 derecelik dönüş alanına sahiptir
ince kol
G/Ç ve hava arabirimi bileğin yakınında bulunur.Elinize kablolama ve borulama kolaydır.
Kompakt bilek
Kısa yükseklik mekanik ünite
IP54 mekanik ünite
Çanta paletleme: 1900 (devir/saat)
SSS
S: Kurulum ve hata ayıklama sunuyor musunuz?
A: Mühendislerimiz, müşterilerin makine sorunlarını çözmelerine yardımcı olmak için denizaşırı makinelere hizmet vermeye hazırdır.
S: garanti ve kırık parçalar için politika nedir?
C: Makine ürünlerinde, elektrikli ve elektronik parçalar ile normal aşınma ve yıpranmaya tabi olanlar hariç olmak üzere tüm mekanik parçalar için firmamız 12 ay süre tanımaktadır.Bu arada, garanti sevkiyattan (B/L tarihi) başlar.Garanti, konstrüksiyon hatası kontrol edildikten sonra kırılan parçanın değiştirilmesi ile sınırlıdır.Sorunun nedenlerinin veya parçaların arızalanmasının kontrolü sadece üretici firmaya bağlıdır.Sonuç olarak, firmamız size garantili ürünler sunabilir.
Q:Makinelerinizi nasıl test ediyoruz?
A: Makine tamamen üretildiğinde, kontrol için video göndereceğiz ve ayrıca test etmek ve nasıl çalıştırılacağını öğrenmek için fabrikamıza gelebilirsiniz.
