Ürün ayrıntıları:
|
| malzeme besleme: | Kayış / titreşim / Burgu | Çalışma zamanı: | 24 saat / gün |
|---|---|---|---|
| İlgili voltaj: | AC220V ±% 10 AC380V ±% 10 | Sıklık: | 50 ± 10 Hz |
| doğruluk: | ±% 0.2-0.5 | PLC: | iletkenlik birimi |
| Makine boyutları (L * W * H): | 2800 * 3700 * 5000mm | Bağıl nem: | <% 85 |
| Vurgulamak: | 600Kg Jumbo Torba Paketleme Makinası,600Kg büyük Torba Paketleme Makinası,600Kg torba paketleme ekipmanları |
||
Yem Endüstrisinde Torba Kendiliğinden Yaprak Dökme Jumbo Torba Paketleme Makinesi, Auger Filler, 600 Kg Çuval
Teknik parametreler
| Ürün adı | toplu torba paketleme makinesi / jumbo torba paketleme makinesi / FIBC torba paketleyici | ||
| model | SXP1000D / 2T | SXP1000F / 2T | SXP1000L / 2T |
| uygulanabilir | pul malzemeler, granül ve toz karışımı, düzensiz şekilli malzemeler ve kötü akışkan malzemeler | iyi akışkanlığa sahip toz malzemeler veya ince granül malzemeler | taneli malzemeler |
| Tartım aralığı | Jumbo torba başına 400kg - 2000kg | ||
| Besleme mekanizması | Bant besleyici | Vida besleyici | yerçekimi besleyici |
| Hassas | ≤ ±% 0.2-0.5 | ||
| Paketleme hızı | 15-30bags / saat | 15-30bags / saat | 15-30bags / saat |
| Voltaj | Tek fazlı AC220V, üç fazlı 380V, 50Hz veya özelleştirme | ||
| Güç | 1.5kw | 3 kw | 1,5 kW |
| boyut | 2800 * 3700 * 5000mm | ||
| Çalışma ortamı | -10 ℃ -40 ℃ | ||
Makine Bileşenleri
Paketleme makinesi aksesuarlarımızın tümü, pnömatik eleman kullanımı gibi ünlü markayı kullanır, HMI (renkli dokunmatik ekran paneli), Schneider / CHNT kullandığımız elektrik elemanı olan WEINVIEW / Delta kullanır,
Yük hücresi, ihtiyacınız olan 3 adet Mettler Toledo yük hücresini kuruyoruz.
Torbalama makinesi 10 yıldan fazla çalışabilir.
| Hayır | ad | Üretici firma | Miktar |
| 1 | Kontrol sistemi | Kanada Germain veya Simons | 1 |
| 2 | Tartım kontrolörü | Kanada Germain veya Simons | 1 |
| 3 | Tartım sensörü | Mettler Toledo | 4 |
| 4 | Yaklaşım anahtarı | Schneider | 1 |
| 5 | Optoelektronik anahtar | Schneider | 1 |
| 6 | Kontaktör ve kesici | Schneider | 10 |
| 7 | Diğer düşük basınçlı bileşen | Schneider | 1batch |
| 8 | Motor | CPG, Çin | 1batch |
| 9 | silindir | Airtac | 1batch |
| 10 | Manyetik valf | Airtac | 1batch |
| 11 | Diğer pnömatik eleman | Airtac | 1batch |
Özellikleri
1, Besleme kısmı: Üç çeşit beslemeyi kontrol etmek için iki çeşit (büyük ve küçük) valf kullanın: hızlı, yavaş ve kesinlik.
2, tartım rafı: Sensör ile bağlı tartım rafı ve Ağırlık sinyalini makinenin çalışmasını kontrol eden elektrik kutusuna iletir.
3, motor tarafından çalıştırılan ve ürünleri taşımak için yolda çalışan elektro hareket arabası.Arabaların konumu işçi tarafından kontrol edilir ve son konumu limit anahtarı tarafından belirlenir.
4, Elektrik kutusu: Dış sinyal ve sensör sinyali, besleme AÇIK ve KAPALI, silindir kaldırma ve bitmemiş programdan geçen arabayı kontrol edebilen elektrik kutusuna iletilir.
Sistem bileşimi ve çalışma modu

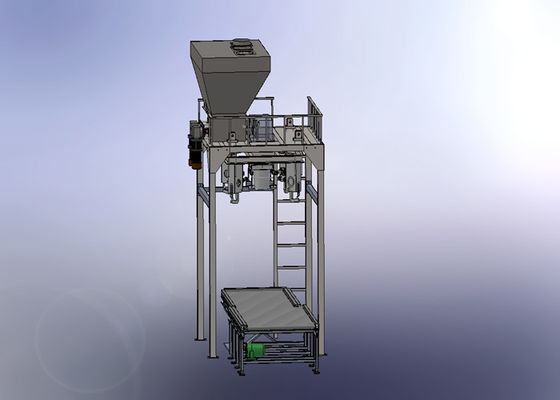

1. Sistem, besleme cihazı, tartı platformu, braket, torba asma ve bırakma / torba kenetleme cihazı, kontrol sistemi, zincir sıyırıcı konveyörü vb. İçerir, ayrıntılı yapı için ekli çizime bakın.
1) Besleme cihazı
Besleme hızını önemli ölçüde artıran, besleme süresini kısaltan hızlı ve yavaş hızlı bıçak dönüşü beslemesini gerçekleştirmek için büyük akışlı döner valf yapısını ve malzemenin ölü ağırlığına göre doldurmayı benimser, yavaş beslemenin kontrolü kolaydır ve bağımsız olarak ayarlanabilir, böylece doğruluk garanti edilirken sistemin paketleme hızını artırmasını sağlamak için.
2) Tartım platformu
Tartım platformu, darbeye dayanıklı tartım modülünü yüksek doğruluk ve iyi stabilite ile benimser, aşırı yük, konum sınırlama vb. İşlevlere sahiptir ve iyi mekanik sıfırlama performansına sahiptir.

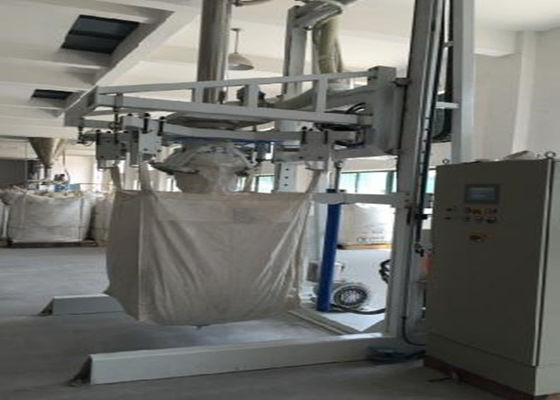

3) Torba asma ve bırakma / torba sıkıştırma cihazı
Torba besleme sırasında manuel askı bandı askıya alma, pnömatik torba ağzı bağlama, ağır torba düştüğünde otomatik torba ağzı açma, askı bandının kancadan otomatik olarak ayrılması işlevlerine sahiptir.
4) Kontrol sistemi
Kontrol sistemi temel olarak tartı kontrolörü, PLC, sürücü ünitesi, kabin gövdesi vb.
Tüm paketleme makinesinin koordineli kontrolünü gerçekleştirmek için kontrol sisteminin ana gövdesini oluşturan Siemens PLC, ithal fotoelektrik anahtarlar ve konum algılama bileşenlerini benimser, gerçekleştirmek için konfigürasyon yoluyla DCS'ye bağlanan uzaktan iletişim arayüzüne sahiptir. sistemin uzaktan izlenmesi.Tüm işletim sisteminin çalışması basittir ve işlevleri eksiksizdir, bu nedenle elden geçirilmesi ve bakımı uygundur.
Ana Yapılar
1. Otomatik doldurma sistemi
2. Otomatik tartı terazisi
3. Ton torbası kesme makinesi
4. Otomatik haddeleme konveyörü
5. Elektrik kontrol kabini
Hammadde-kesme-delme-kaynak-katlama-parlatma-pas önleme-boya püskürtme-montaj-test-paketleme ve nakliye-sonrası servis
Bizim avantajlarımız
- EAGLE Ambalaj Otomatik, 15 yılı aşkın süredir Zengin Deneyimle 2007'de Kuruldu
- Profesyonel Teknik Geliştirme Ekibimiz ve Servis Sonrası Mühendislik Ekibimiz Var
- Ürünlerimiz Yaklaşık 30 Ülkeye Ulaştı
- Big Bag Paketlemeye Odaklanıyoruz ve Makineyi Doğrudan Kontrol Etmek İçin Gelen Müşteriye Hoş Geldiniz
Servisimiz
Belgeler:
Makinenin sevkıyatında İngilizce kullanım kılavuzu verilecektir.
Garanti:
Makine, işletmeye alındıktan sonra 12 aylık bir süre boyunca sorunsuz performans garantilidir.
Hizmet:
Satış sonrası servis bir yıl ücretsiz ve yedek parça ile bir yıl (insan nedenli kırılan ve kolay kırılan parçalar hariç).
Paketleme ve Teslimat
Paketleme makinesi size gönderilmeden önce kurulum ve test yapacaktır, daha sonra tüm set büyük ahşap kutuya ve daha sonra konteynere paketlenmiştir.
